Лазерная обработка поверхности и диффузионная сварка титановых сплавов с нержавеющей сталью для имплантатов с улучшенной остеоинтеграцией

Surface treatment and diffusion bonding of titanium alloys and stainless steel for implants with improved osseointegration

Проект Министерства науки и высшего образования РФ (соглашение 075-15-2023-609, грант № 13.2251.21.0224)

Тема проекта

Лазерная обработка поверхности и диффузионная сварка титановых сплавов с нержавеющей сталью для имплантатов с улучшенной остеоинтеграцией

Участники проекта

Коллектив под руководством проф. Б.Б. Страумала (индекс Хирша 71) из ФГБУН Институт физики твердого тела имени Ю.А. Осипьяна Российской академии наук (ИФТТ РАН), Черноголовка в сотрудничестве со специалистами из ФГБУ "НМИЦ онкологии имени А.А.Блохина" Минздрава России, Москва.

Mobirise Website Builder

ИФТТ

Mobirise Website Builder

Б. Б. Страумал

Коллектив под руководством проф. Сильваны Соммадосси из Института исследований в области инженерных наук и технологий Национального университета Комауэ Национальныого совета по научным и техническим исследованиям (Аргентина).

Mobirise Website Builder

Университет Комауэ

Mobirise Website Builder

Сильвана Соммадосси

Индустриальный партнер: обнинская компания ООО "РАСТР-технология"

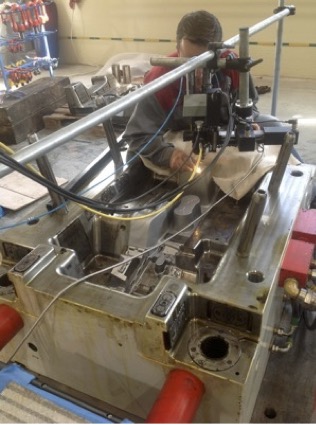

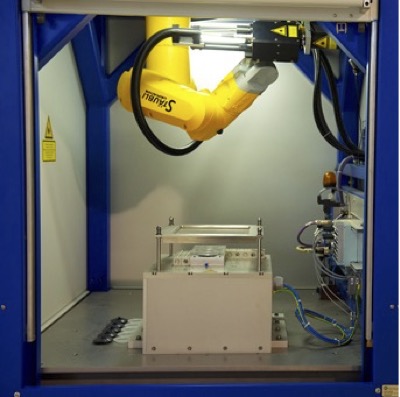

Mobirise Website Builder
Mobirise Website Builder
Mobirise Website Builder

Проект

Проект направлен на разработку научных основ технологий для создания индивидуальных костных имплантатов. Эта задача возникает, например, когда части скелета человека или животного поражены опухолями, должны быть удалены и подлежат последующей замене имплантатом. Подобная задача возникает и при травматическом разрушении костей скелета. Эта задача сильно отличается от использования стандартных имплантатов, как например, при замене тазобедренного или коленного суставов.
После установки индивидуального костного имплантата он должен хорошо приживаться к разнообразным окружающим тканям: оставшимся костным фрагментам, мышцам, сосудам, соединительной ткани, сухожилиям и т.д. Поэтому в руках медиков должен быть целый спектр инструментов, разработанных материаловедами, которые позволят изменять параметры металлических имплантатов и свойства разных участков этих имплантатов. Этой задачей определяется и спектр целей данного проекта.
В качестве основного материала для изучения были выбраны титановые сплавы, хорошо зарекомендовавшие себя в медицине. В качестве второй группы материалов мы выбрали нержавеющие стали, которые тоже хорошо широко применяются в ортопедии.

Mobirise Website Builder


Сплав Ti-4 мас.% Fe после КВД: α-фаза в оболочке из β-фазы в окружении ω-фазы [Acta Mater 144 (2018) 337]

1. Титан и его сплавы могут существовать в трех разных кристаллографических модификациях: среди них низкотемпературная альфа-фаза, высокотемпературная бета-фаза и фаза высокого давления омега (Рис. 4). Они обладают не только разной кристаллографической структурой, но и разными свойствами. В частности, в предварительных исследованиях нами была обнаружена разница в биосовместимости и скорости клеточной адгезии образцов одного состава, но содержащих разные доли этих фаз. Влияние соотношения альфа, бета и омега фаз в титановых сплавах на биосовместимость до нас не исследовалось.
Поэтому в нашем проекте мы планируем получить данные об оптимальном соотношении альфа, бета и омега фаз в бинарных и многокомпонентных титановых сплавах для биосовместимости имплантатов. В частности, будут разработаны режимы термомеханической обработки титановых сплавов для получения этого оптимального соотношения фаз.

2. На биосовместимость и клеточную адгезию титановых сплавов могут влиять размер зерен сплава, его текстура, а также взаимное расположение зерен разных фаз. В последнем случае речь идет о так называемом «смачивании» границ зерен одной твёрдой фазы второй твердой фазой. При полном смачивании одна из фаз (например, альфа-фаза) полностью отделяет друг от друга зерна второй фазы (например бета-фазы). Это может, например, влиять на механические свойства сплава и его поведение при коррозии. Влияние размера зерен, текстуры, а также «смачивания границ зерен второй твердой фазой в титановых сплавах на биосовместимость до нас практически не исследовалось.
Поэтому в нашем проекте мы планируем получить данные о размере зерен, текстуре и морфологии разных фаз в бинарных и многокомпонентных титановых сплавах и их влиянии на биосовместимость и клеточную адгезию. Эти параметры сплавов можно изменять с помощью термической и механической обработки. Соответственно, оптимальные режимы термомеханической обработки также будут выявлены в нашем проекте.

Mobirise Website Builder

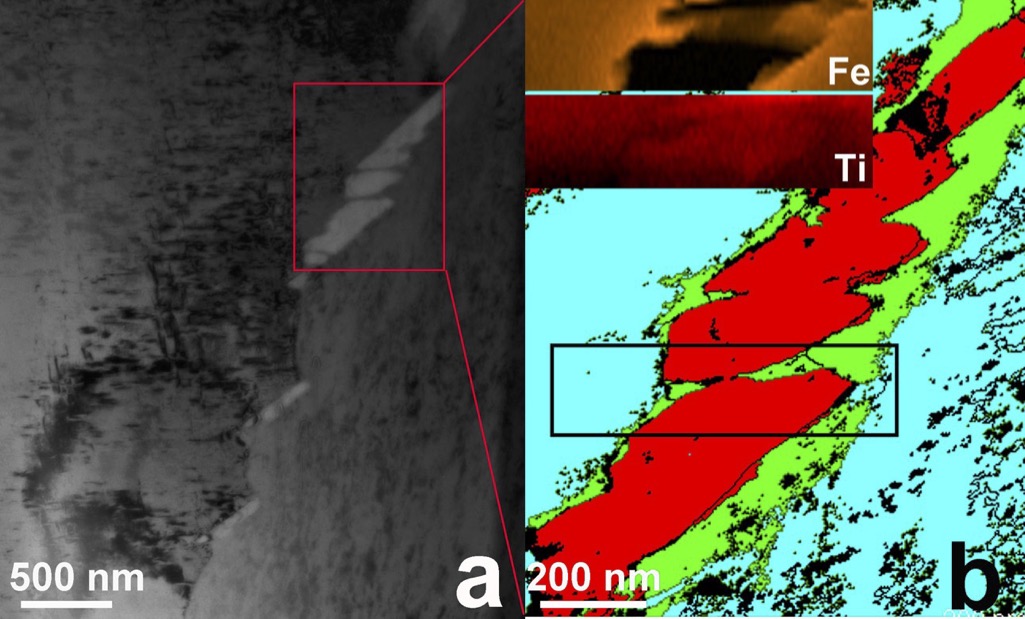

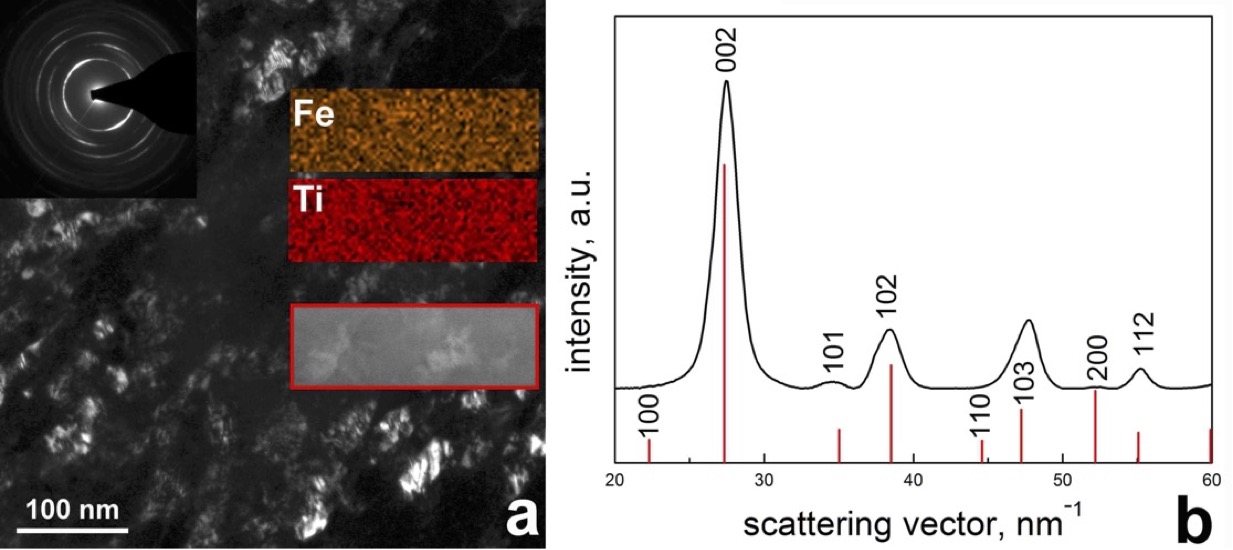

Сплав Ti-4 мас.% Fe после КВД: Зерна размером 20 нм, полное перемешивание железа и титана [Acta Mater 144 (2018) 337]

3. В одной из наших предыдущих работ было изучено влияние морфологии поверхности на клеточную адгезию. Для этого мы нанесли на поверхность титанового сплава серию одномерных канавок разной глубины. Они были получены с помощью механической шлифовки на широком спектре шлифовальных бумаг (от самой грубой 320 грит до самой тонкой 4000 грит) и полировки с помощью алмазной пасты до размера зерен 1 мкм (Рис. 6). До нас никто не исследовал влияние шероховатости поверхности на адгезию клеток в таком широком интервале параметров (Рис. 7). Неожиданно для себя мы обнаружили, что адгезия клеток ведет себя немонотонно. Существует параметр шероховатости (около 15 мкм), при котором адгезия максимальна. На более гладких и более шероховатых поверхностях клетки прикрепляются хуже.

Mobirise Website Builder

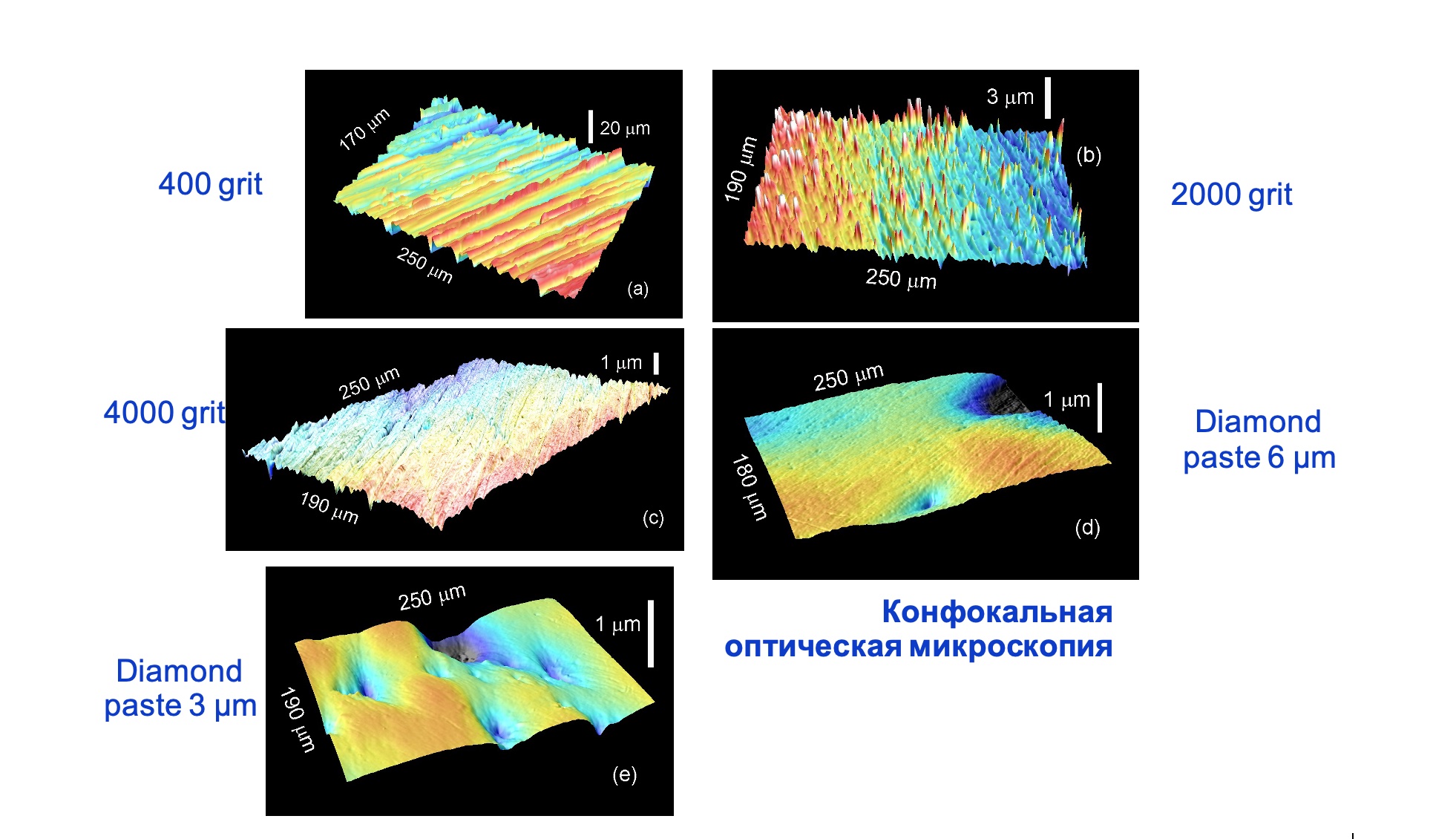

Поверхность титановых подложек разной шероховатости [J. Mater. Res. 37 (2022) 2661]

Поэтому в нашем проекте мы планируем более подробно изучить это явление. С этой целью мы будем наносить на поверхности титановых сплавов серию одномерных и двумерных рисунков с помощью лазерной гравировки. Этот процесс намного более точен и контролируем, чем простое механическое шлифование на абразивах. Будут получены данные об оптимальной морфологии поверхности титановых сплавов (выполненных с помощью лазерного профилирования поверхности и нанесения одномерных и двумерных систем углублений с разным периодом и высотой) для биосовместимости и биоактивности будущих имплантатов.

Mobirise Website Builder

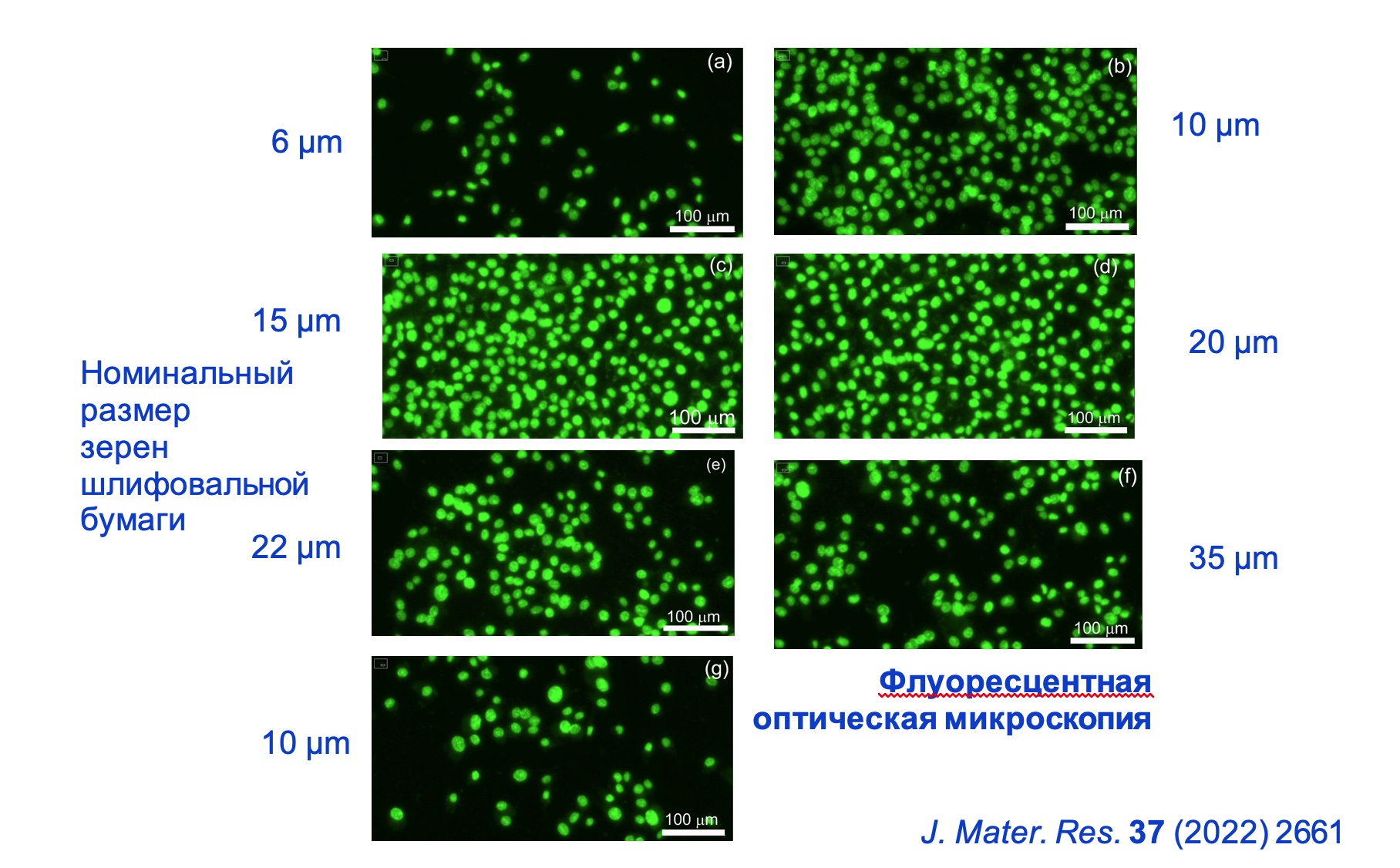

Адгезия клеток HEK293 к титановым подложкам разной шероховатости [J. Mater. Res. 37 (2022) 2661]

Mobirise Website Builder

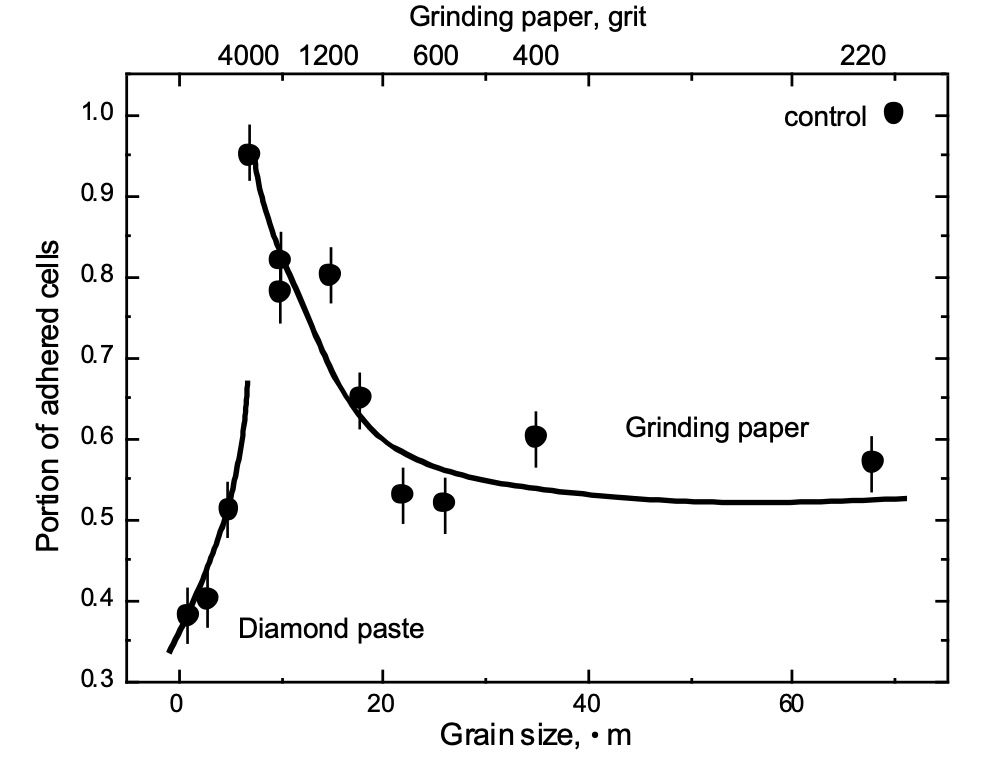

Доля прикрепленных клеток HEK293 к титановым подложкам разной шероховатости [J. Mater. Res. 37 (2022) 2661]

4. Как уже отмечалось, вторым важным классом металлических материалов, используемых в хирургической ортопедии, являются нержавеющие стали. Параметры этих сталей отличаются от механических и адгезионных свойств титановых сплавов. Перспективно было бы использовать в одном имплантате комбинацию титановых сплавов с нержавеющими сталями. Насколько нам известно, подобных работ нет в литературе. Для того чтобы соединить в одном имплантате титановый сплав и нержавеющую сталь, мы должны подобрать метод их соединения. Весьма перспективным здесь является диффузионная сварка под давлением. Аргентинский коллектив под руководством профессора Сильваны Соммадосси является одним из признанных в мире лидеров в этой области.
Поэтому в данном проекте мы запланировали в сотрудничестве с коллегами из Неукена получить биметаллические композиты из титанового сплава с нержавеющей стали методом диффузионной сварки под давлением.

Mobirise Website Builder
Mobirise Website Builder
Mobirise Website Builder

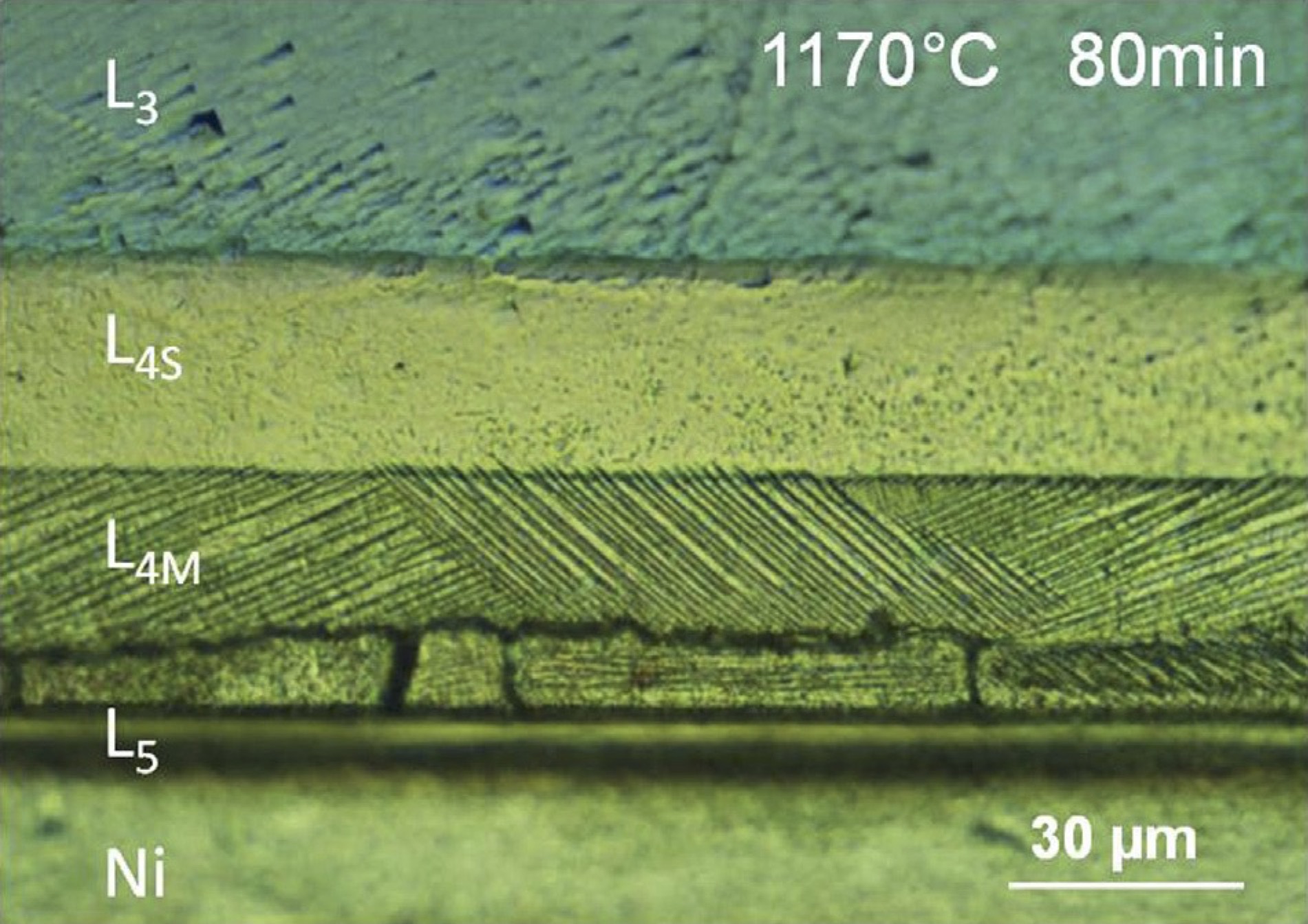

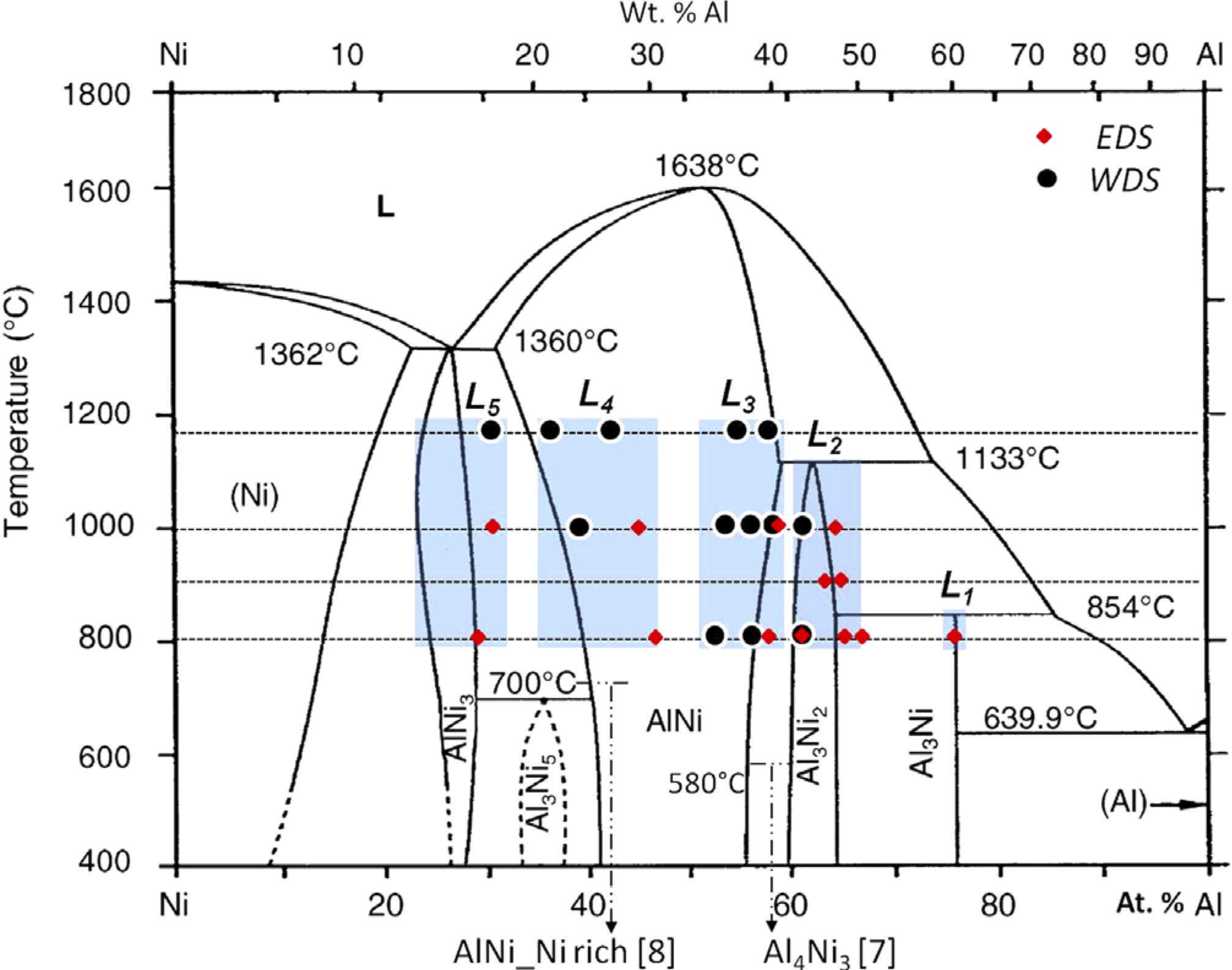

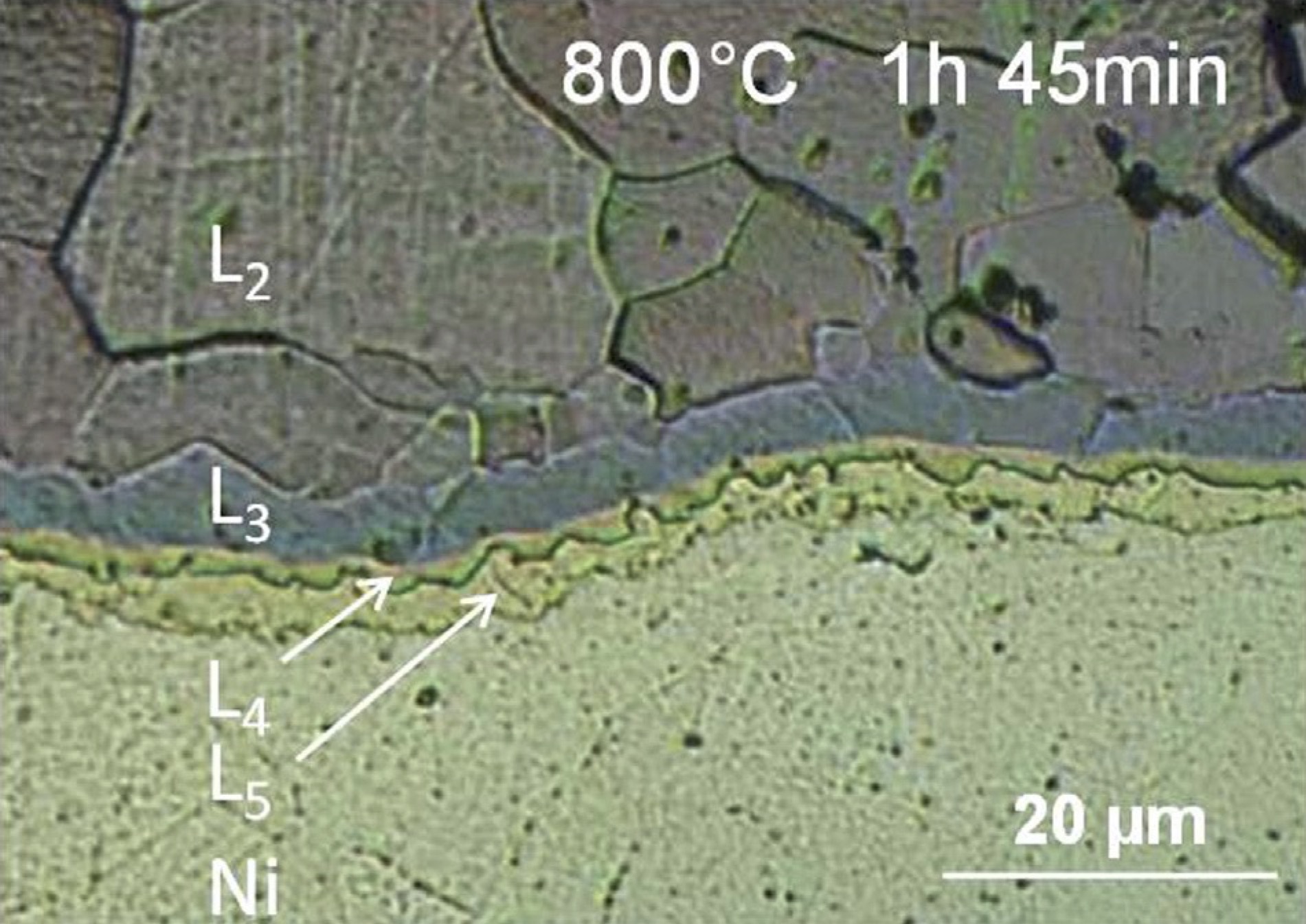

Диффузионная сварка под давлением в системе никель-алюминий [CALPHAD: Comp. Coupl. Phase Diagr. Thermochem. 44 (2014)108].

5. В дальнейшем будут получены экспериментальные образцы скаффолдов из титановых сплавов, а также из титановых сплавов в комбинации с нержавеющей сталью, перспективных для использования в ортопедии, для испытания их эффективности после имплантации экспериментальным животным. Биосовместимость биметаллических образцов из титановых сплавов в комбинации с нержавеющей сталью будет изучена впервые.

6. На последнем этапе будут получены экспериментальные образцы скаффолдов из титановых сплавов, а также из титановых сплавов в комбинации с нержавеющей сталью, нагруженные иммуннопрепаратом. Такие изделия перспективны для локальной иммунотерапии.
В данном проекте запланирована оценка биосовместимости и противоопухолевой активности таких скаффодов in vitro и после имплантации экспериментальным животным с опухолями.

Mobirise Website Builder

Полученные результаты найдут применение в хирургической ортопедии, в частности – как элементы технологии создания индивидуальных костных имплантатов. Индустриальный партнёр проекта заинтересован в будущей коммерциализации результатов, в частности – в изготовлении индивидуальных имплантатов с контролируемой морфологией поверхности.


Риски данного проекта можно оценить как умеренные. Это связано с тем, что все участники проекта имеют значительный опыт совместной работы. Сотрудники коллектива из ИФТТ РАН в течение нескольких последних лет активно сотрудничают с аргентинскими коллегами. С другой стороны, фирма «РАСТР-технология» (индустриальный партнёр проекта) изготовила для коллектива из ИФТТ РАН сложную установку для вакуумного дугового напыления покрытий и низковольтной ионной имплантации. В настоящее время ИФТТ РАН и фирмой «РАСТР-технология» начаты работы по лазерному профилированию поверхностей титановых сплавов для разработки индивидуализированных имплантатов. Этот опыт сотрудничества позволяет уверенно планировать сроки выполнения совместных работ, намеченных в проекте. Таким образом, риск невыполнения запланированных работ в срок минимален.
В последнее время несколько возрос риск недопоставок оборудования и комплектующих для научных и технологических исследований. Партнёры проекта обладают запасами оборудования, материалов и комплектующих для научного и технологического оборудования, которые позволяют им в течение ближайших двух лет выполнить запланированные работы.
Существует также, в принципе, риск отказов в публикациях российским исследователям в ряде зарубежных журналов. Однако, у партнеров проекта существует опыт совместных публикаций в издательствах, которые не участвуют в таких ограничениях, в частности, в издательстве MDPI. Таким образом, в целом, риски данного проекта можно оценить как умеренные.

Список опубликованных и посланных в печать работ

2023 год

1. B.B. Straumal, N.Yu. Anisimova, M.V. Kiselevskiy, K.M. Novruzov, A Korneva, A.S. Gornakova, A.R. Kilmametov, S. Sommadossi, G. Davdian
Influence of the phase composition of titanium alloys on cell adhesion and surface colonization
Materials 16 (2023) 7130
https://doi.org/10.3390/ma16227130

Файл PDF

2024 год

2. G.S. Davdian, A.S. Gornakova, B.B. Straumal, A. Korneva, N.S. Afonikova, E.A. Novikova, A.I. Tyurin
Effect of pre-annealing on the formation of the ω-phase in the Ti–2wt.%V alloy after high pressure torsion
J. Mater. Sci. 59 (2024) 5771−5786
https://doi.org/10.1007/s10853-024-09395-w

Файл PDF

3. Yu.D. Zavorotnev, G.C. Davdjan, E.Yu. Tomashevskaya, B.B. Straumal
Evolution of nanohardness of binary titanium-based solutions under high-pressure torsion
Journal of Surface Investigation: X-ray, Synchrotron and Neutron Techniques 18 (2024) 660–665
https://doi.org/10.1134/S1027451024700277

Файл PDF

4. Yu.D. Zavorotnev, B. B. Straumal, G.C. Davdjan, V.N. Varyukhin, A. G. Petrenko, E.Yu. Tomashevskaya
Behaviour of Nanohardness under High-Pressure Torsion in Binary Titanium Alloys
Journal of Surface Investigation: X-ray, Synchrotron and Neutron Techniques
Послана в печать

5. G.S. Davdian, A.S. Gornakova, B.B. Straumal, V.I. Orlov, N.S. Afonikova, A.I. Tyurin, A.V. Druzhinin, A. Kilmametov, S. Sommadossi
The effect of vanadium concentration in Ti-V alloys on the treatment by the HPT method
Fisics of Metals and Metallography
Послана в печать
