Методики лаборатории
Изготовление и испытания токовых коллекторов

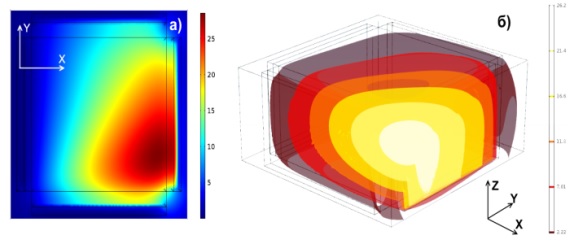

В Лаборатории работает группа моделирования процессов, протекающих в батареях ТОТЭ.
Компьютерное моделирование с использованием пакета Comsol MultiPhysics позволяет изучить поля распределения температур и перепады давления в батареях ТОТЭ.
Моделирование позволяет провести оптимизацию конструкции токовых коллекторов для разработки конструкторской документации.
![](/lsds/methode/simulation.jpg)

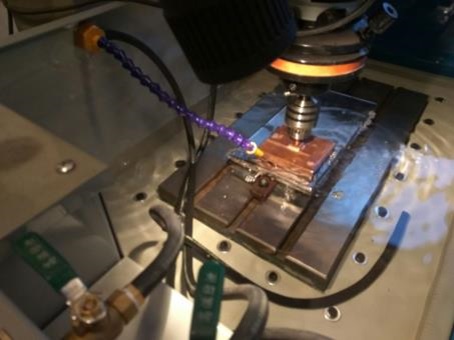

В Лаборатории проводятся исследования применения различных методов изготовления биполярных и концевых токовых коллекторов для батарей ТОТЭ.
На текущий момент в качестве одного из наиболее перспетивных методов рассматривается электроэрозионная обработка.
![](/lsds/methode/erosion2.jpg)

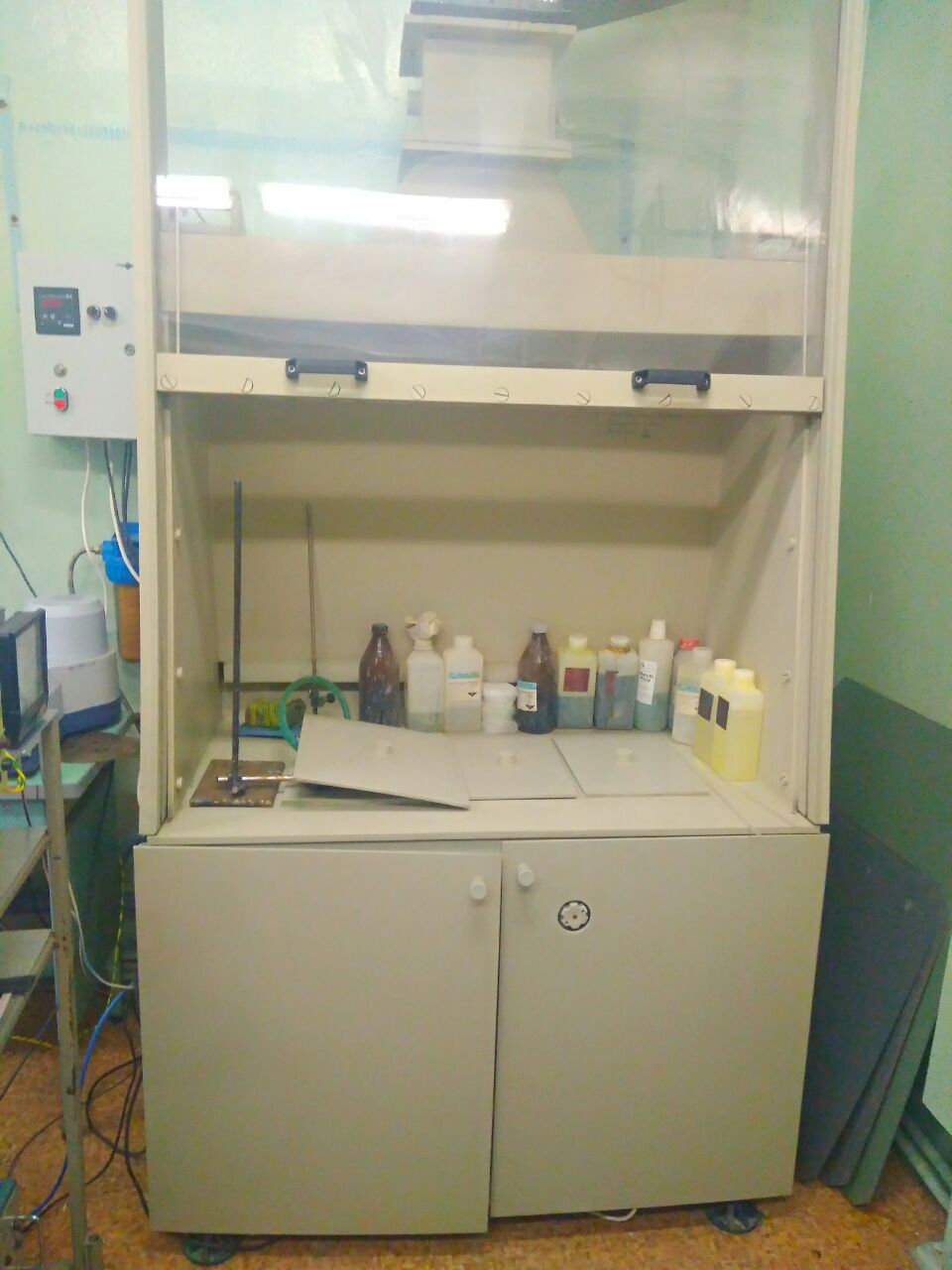

В Лаборатории создан гальванический участок для нанесения проводящих защитных покрытий на биполярные и концевые токовые коллекторы для
батарей твердооксидных топливных элементов.
![](/lsds/methode/galvanic.jpg)

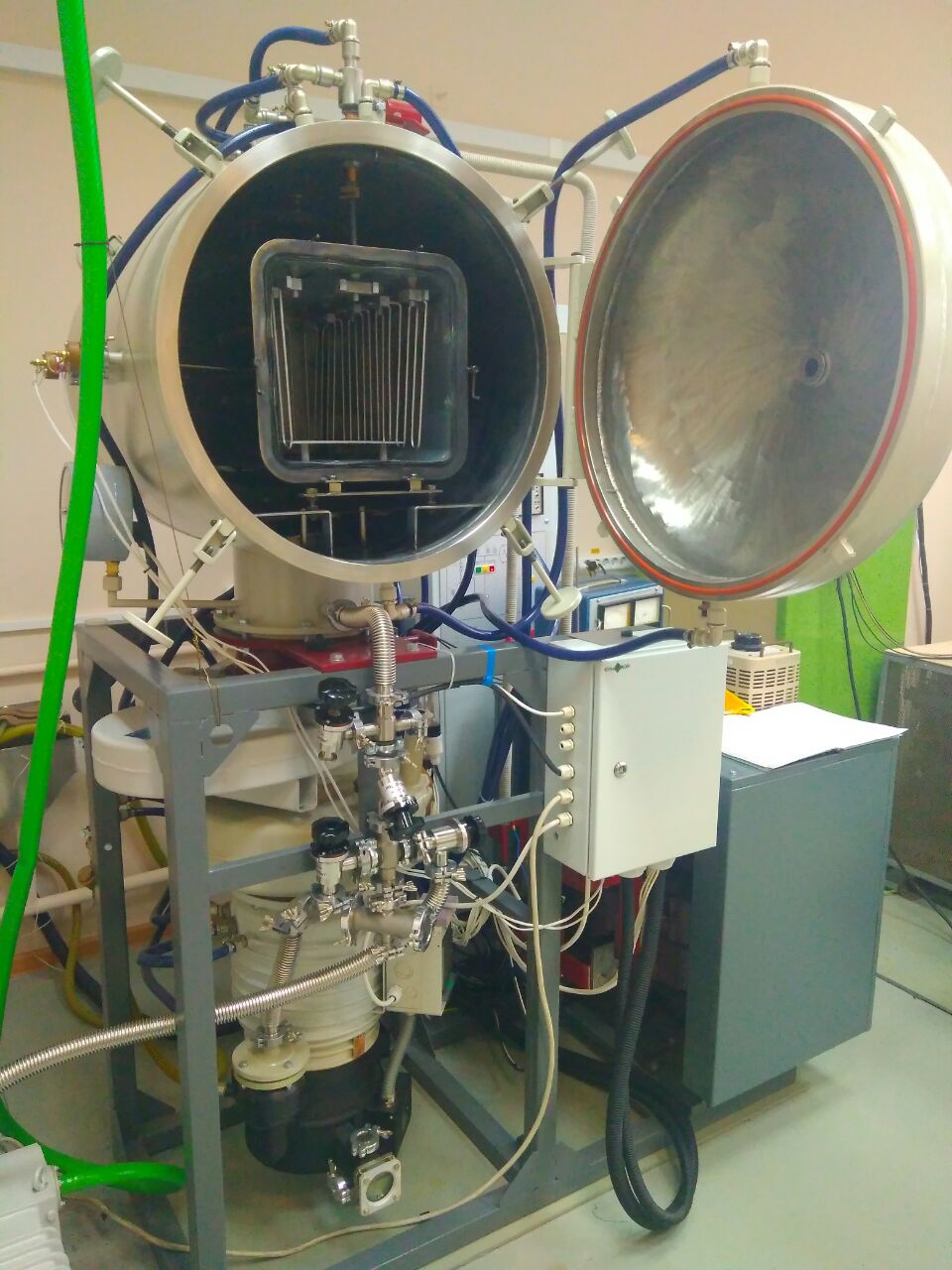

Для проведения процесса интердиффузии компонентов покрытия в сталь и наоборот применяются высокотемпературные вакуумные отжиги.
Печи позволяют достичь температуры до 1600С при сохранении вакуума на уровне 10^(-8) торр.
![](/lsds/methode/vacuum_large.jpg)

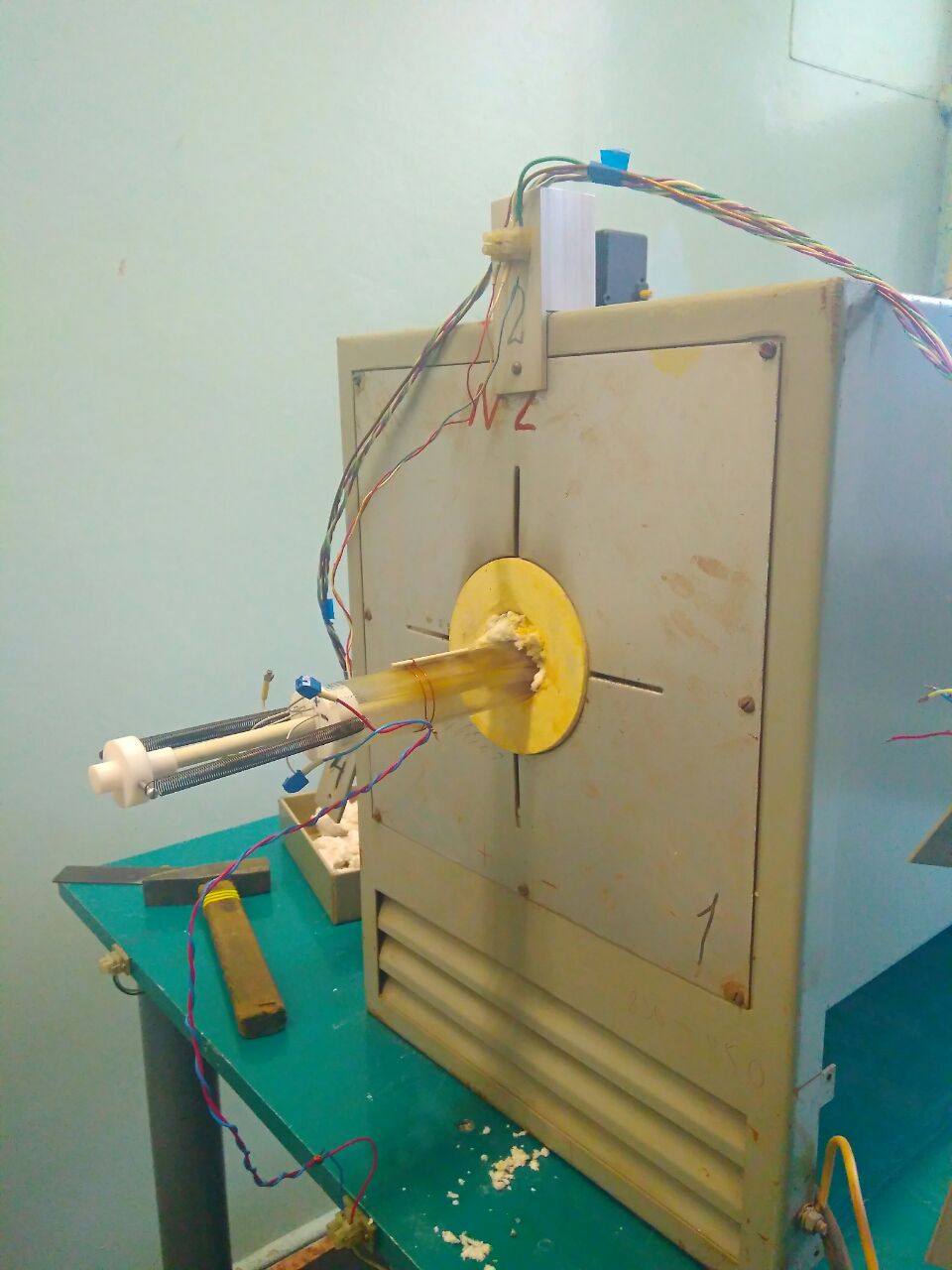

Полученные покрытия проходят натурные испытания в сборках "токовый коллектор с покрытием - катод ТОТЭ" при рабочих условиях катодной камеры ТОТЭ:
рабочая температура 850С, токовая нагрузка 0.5А/см2, воздушная атмосфера.
На текущий момент показана надежность покрытий для временного интервала около 25 000 часов.
![](/lsds/methode/coating_test.jpg)

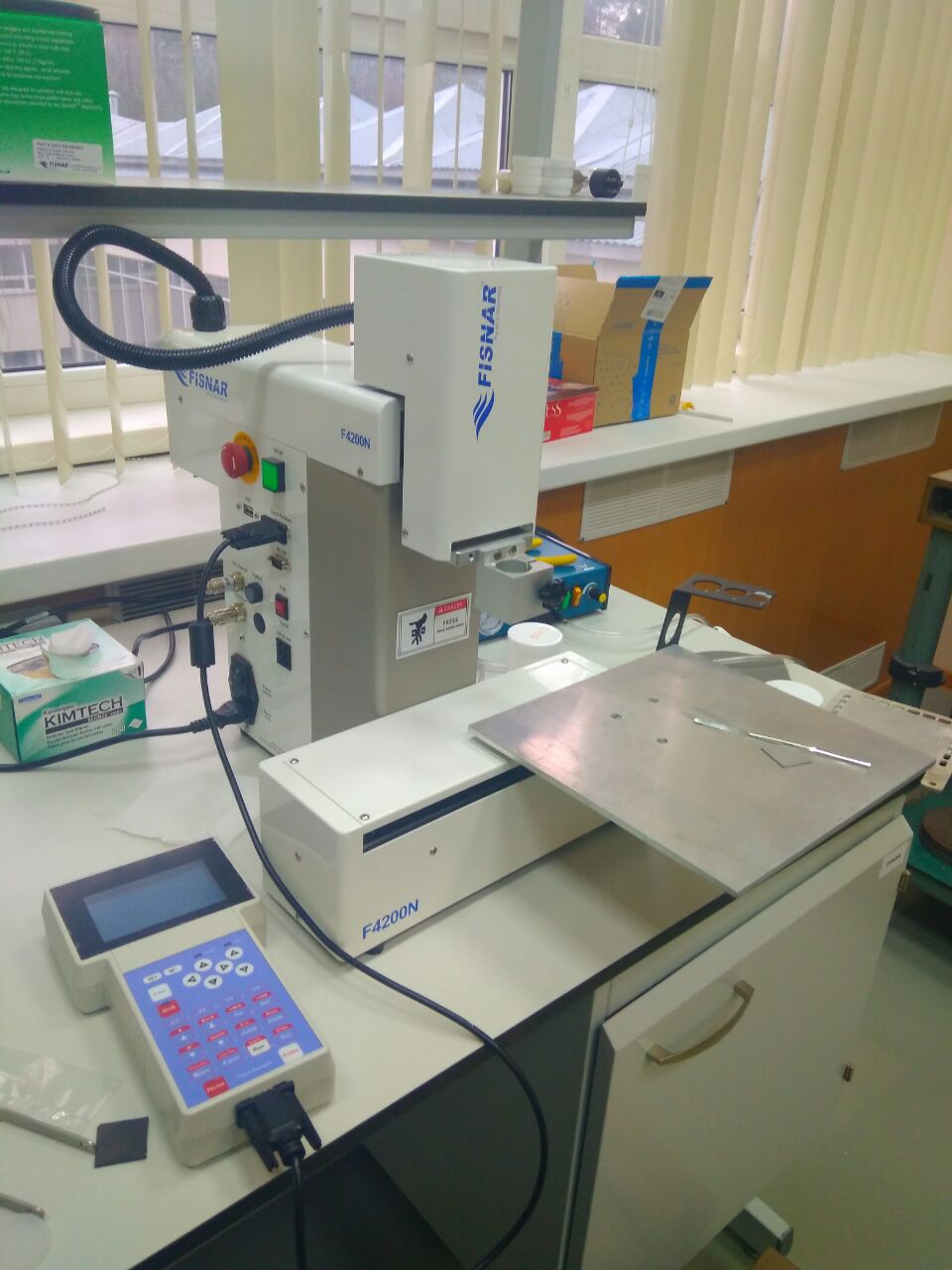

Прецизионный робот-дозатор Fisnar позволяет наносить герметизирующее стекло по периметру токовых коллекторов для разделения воздушного и топливного газовых объемов.
Станок оборудован ЧПУ и позволяет контролировать движение головки нанесения с точностью до 3 мкм по трем координатным осям.
![](/lsds/methode/dispencer.jpg)
