Силовая электроника
В Лаборатории создана команда, занимающая вопросами разработки и создания системы управления и системы выдачи мощности энергоустановок на
твердооксидных топливных элементах (ТОТЭ).
В связи с тем, что батареи ТОТЭ чувствительны к короткому замыканию, а также имеют постоянную времени перестройки из одного режима в другой
(например, при изменении нагрузки) порядка 15 минут, при их эксплуатации требуется система, позволяющая защитить их от короткого замыкания и
перенаправить энергию в аккумуляторы при уменьшении нагрузки, либо снять её при увеличении нагрузки из подсоединённых аккумуляторов.
Данная система обычно реализуется с помощью DC/DC преобразователей, соединенных по каналам управления с газовой системой.

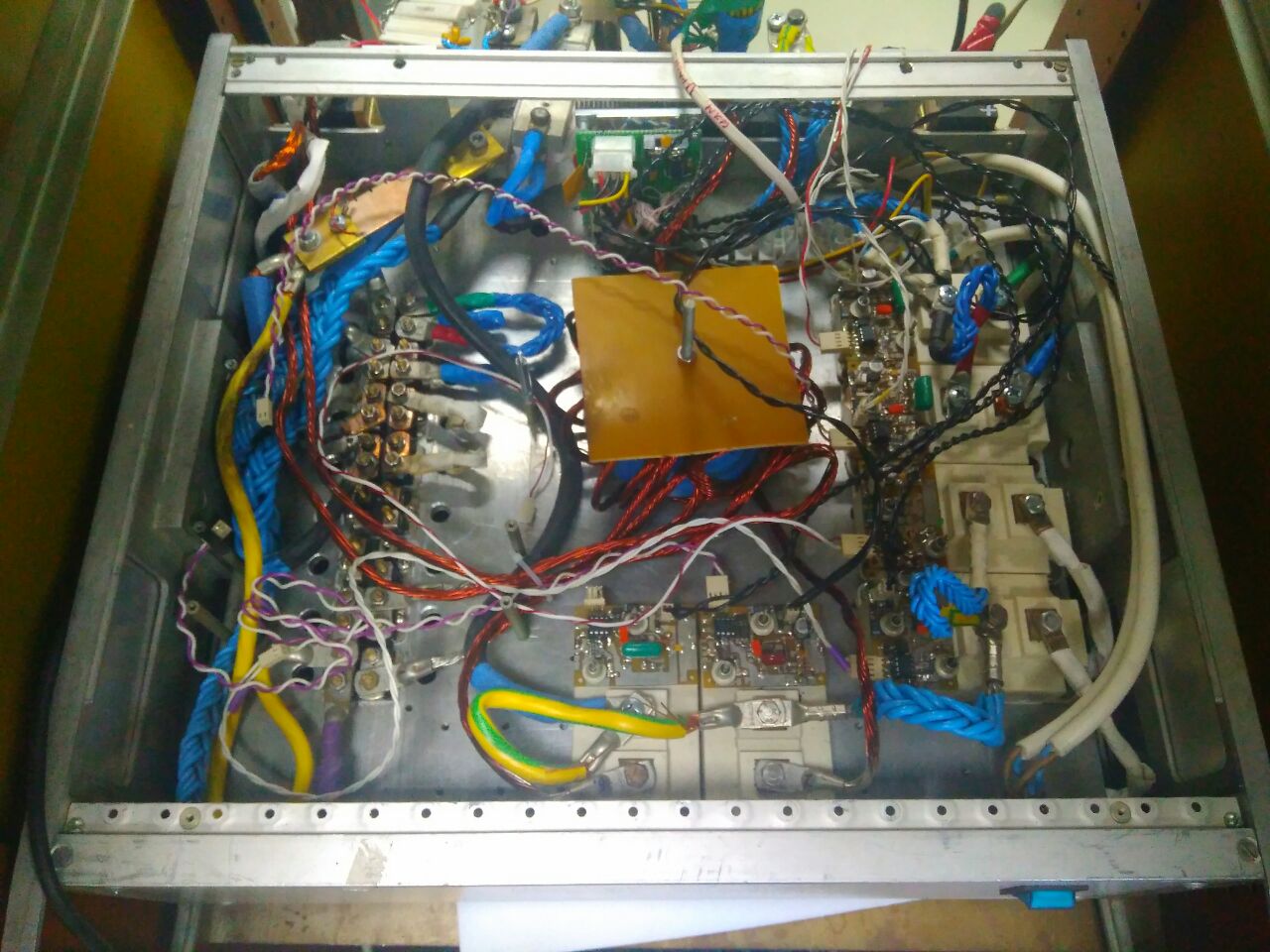

Была проведена автоматизация управления стендом DC/DC-преобразователя.
![](/lsds/methode/DC_DC.jpg)
Управление осуществляется отладочной платой Discovery на микропроцессоре STM32.
Выходы платы усилены схемой 580ВА86, она же служит защитой платы Discovery от перегрузок.
Сигналы от драйвера, реализованного по push-pull схеме с развязывающими трансформаторами, поступают на затворы IGBT транзисторов.

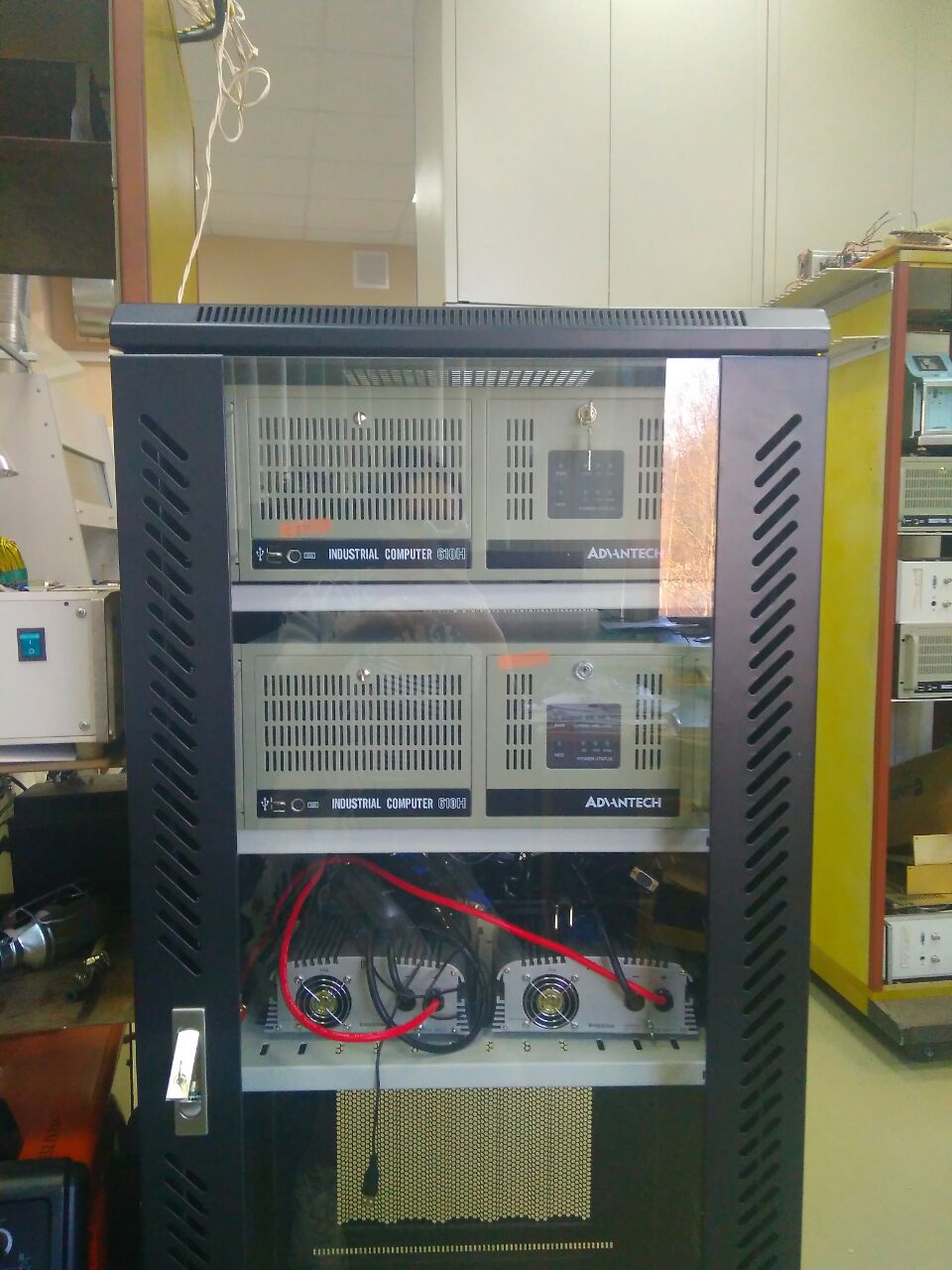

Для согласования STM32 c промPC написана программа, позволяющая установить связь с платой Discovery и осуществлять низкоуровневое управление силовыми транзисторами с высокой точностью.
Был разработан трехканальный DC/DC-преобразователь мощностью 3х5 кВт с гальванической развязкой батареи от нагрузки и компьютерным управлением для
возможности моделирования реальных эксплуатационных условий работы преобразователя.
![](/lsds/methode/promPC.jpg)
