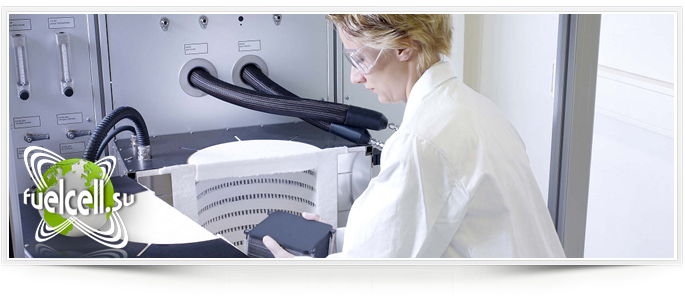

Испытательные стенды Evaluator С1000-HT предназначены для тестирования и оценки характеристик сложных высокотемпературных единичных ячеек и небольших батарей. Здесь собраны все необходимые функции для тестирования твердооксидных топливных элементов, в том числе анодное увлажнение, контроль расхода газов и температуры, безопасная продувка газом и управление электронной нагрузкой.
В сочетании с программным обеспечением TestWork разработки FuelCon, данная система работает на водороде, метане, либо реформате и идеально подходит для разработчиков, проводящих первоначальные прикладные испытания, тестирование рабочих циклов и оценку производительности батарей топливных элементов для стационарного применения или применения во вспомогательных силовых установках.
В сочетании с программным обеспечением TestWork разработки FuelCon, данная система работает на водороде, метане, либо реформате и идеально подходит для разработчиков, проводящих первоначальные прикладные испытания, тестирование рабочих циклов и оценку производительности батарей топливных элементов для стационарного применения или применения во вспомогательных силовых установках.
Данный испытательный стенд оборудован печами различных типов с электронным контролем нагрева, корпусами для ячеек и механической нагрузкой для задания определенной силы сжатия, поэтому он идеально подходит для сравнительного анализа единичных ячеек и батарей ТЭ, оптимизации процесса их производства, анализа долговечности и проведения ресурсных испытаний небольших твердооксидных топливных элементов.
Использование нескольких диагностических приборов TrueData, таких как анализатор импеданса или электронная нагрузка, позволяет операторам проводить подробное изучение свойств материала в реальных условиях эксплуатации с рабочими температурами вплоть до 1100°С. Существуют различные возможности оснащения данного стенда ячейками TrueXessory, что позволяет проводить воспроизводимые эксперименты за короткий период времени.
Использование нескольких диагностических приборов TrueData, таких как анализатор импеданса или электронная нагрузка, позволяет операторам проводить подробное изучение свойств материала в реальных условиях эксплуатации с рабочими температурами вплоть до 1100°С. Существуют различные возможности оснащения данного стенда ячейками TrueXessory, что позволяет проводить воспроизводимые эксперименты за короткий период времени.
- Диапазон тока до 1000А, диапазон температуры – до 1100°С
- Для продолжительных и ускоренных испытаний ячеек твердооксидных топливных элементов с большой активной областью и небольших батарей
- Расширенные функции безопасности: датчик водорода в потоке отработанного воздуха, система вентиляции камеры
- Полностью автоматизированная система для безопасной, надежной работы без обслуживающего персонала в помещениях, предназначенных для работы с водородом
- Различные конструкции двустворчатых печей
- Автоматический контроль усилия сжатия
- Максимальная производительность и безопасность благодаря встроенному программируемому логическому контроллеру (ПЛК)
- Опционально - анализатор импеданса
- Высокая воспроизводимость результатов благодаря оснастке TrueXessory
| Стандартный диапазон скорости потока на аноде [н.л./мин] | 0,4–20 |
| Стандартный диапазон скорости потока на катоде [н.л./мин] | 2–100 |
| Занимаемая площадь Ш х Д х В [метры] | 1,2 x 1,6 / 2,4 x 2,2 |
| Максимальная температура газа | 850oС |
| Диапазон увлажнения анода [Отн. влажность] | От сухого (байпас) до TDP = 90oC, соответствует 0...70% увлажнения газового потока Генератор пара: от 0,03 до 50 г/мин |
| Высокотемпературная двустворчатая печь | d 200/300мм x 250/375мм высота |
| Электронная нагрузка | До 1000A / 35В / 2000Вт; True-0-Volt-Mode (возможность работы при близких к нулю напряжениях) |
| Регулировка температуры | До 1100oC в двустворчатой печи |
| Безопасная продувка газом | Программируемая, отдельная и независимая продувка азотом/инертным газом для анода и катода |
| Характеристики безопасности | 4-х уровневая система оповещения, контролируемая ПЛК, аварийная остановка |
| Запись данных | База данных SQL |
| Дополнительно |
|
